Brownian motion - Thermolab

Een van de bekendste voorbeelden van botsende deeltjes in de natuur is Brownian motion. Fijn gemalen pollen in water lijken te dansen in willekeurige richting. Dit komt doordat de pollen worden geraakt door watermoleculen die in alle richtingen bewegen. Omdat de pollen veel zwaarder zijn dan watermoleculen, dus de beweging van de pollen is veel langzamer en minder “intens” dan die van de watermoleculen. Dit proces van willekeurige beweging door botsingen met kleinere deeltjes wordt Brownian motion genoemd en kunnen we simuleren op basis van ons (premature) botsingsmodel. Daarbij kunnen we ook gebruik maken van de zojuist geleerde manier van tracking van deeltjes, waarbij we een zowel het zware bolletjes als een enkel deeltje kunnen volgen.

Let op! We bestuderen hier nog geen thermische effecten, deze opdrachten zijn met name bedoeld om beter te begrijpen hoe het botsingsmodel in elkaar zit.

import numpy as np
import matplotlib.pyplot as plt

# Maken van de ParticleClass

class ParticleClass:
    # Het maken van het deeltje
    def __init__(self, m, v, r, R, c):
        self.m = m
        self.v = np.array(v, dtype=float)
        self.r = np.array(r, dtype=float)
        self.R = np.array(R, dtype=float)
        self.c = c

    # Het updaten van de positie, eventueel met zwaartekracht
    def update_position(self):
        self.r += self.v * dt #+ 1/2 * a * dt**2

    # Harde wand
    def boxcollision(self):
        if abs(self.r[0]) + self.R > Box_length:
            self.v[0] = -self.v[0]                                  # Omdraaien van de snelheid
            self.r[0] = np.sign(self.r[0]) * (Box_length - self.R)  # Zet terug net binnen box
        if abs(self.r[1]) + self.R > Box_length:
            self.v[1] = -self.v[1]
            self.r[1] = np.sign(self.r[1]) * (Box_length - self.R)

    @property
    def momentum(self):
        return self.m * self.v

    @property
    def kin_energy(self):
        return 1/2 * self.m * np.dot(self.v, self.v)

# Aanmaken van de randvoorwaarden en initiele condities
Box_size_0 = 10
Box_length_0 = Box_size_0/2
Box_length = Box_length_0     # De grootte van de box kan wijzigen!

# Particles
dt = 0.1
particles = []
N = 40
v_0 = 1

dt = 0.04

# Aanmaken van deeltjes
for i in range(N-1):
    vx = np.random.uniform(-v_0,v_0)
    vy = np.random.choice([-1, 1])*np.sqrt(v_0**2-vx**2)
    pos = Box_length_0*np.random.uniform(-1,1,2)
    particles.append(ParticleClass(m=1.0, v=[vx, vy], r = pos, R=.5,c='blue'))

particles.append(ParticleClass(m=20.0, v=[0, 0], r = [0, 0], R=.5,c='red'))

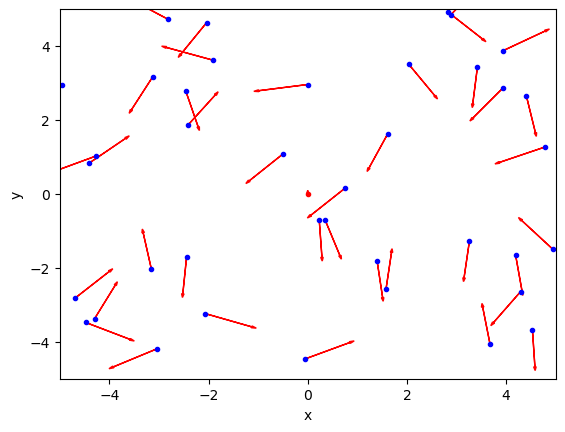

Er is een doos vol met deeltjes op willekeurige positie aangemaakt. We willen kijken waar de deeltjes zijn terechtgekomen. Hieronder staat dit weergegeven.

# Inspecteren van beginsituatie
plt.figure()

plt.xlabel('x')
plt.ylabel('y')

plt.xlim(-Box_length_0,Box_length_0)
plt.ylim(-Box_length_0,Box_length_0)


for particle, particle_object in enumerate(particles):
    plt.plot(particle_object.r[0],particle_object.r[1],color=particle_object.c,marker='.')
    plt.arrow(particle_object.r[0],particle_object.r[1],
               particle_object.v[0],particle_object.v[1],
               head_width=0.05, head_length=0.1, color='red')
plt.show()

We gaan nu de functies van de simulatie weer aanroepen:

# Het bepalen of er een botsing plaats vindt
def collide_detection(self, other):
    dx = self.r[0] - other.r[0] # x-afstand tussen 2 deeltjes
    dy = self.r[1] - other.r[1] # y-afstand tussen 2 deeltjes
    rr = self.R + other.R # Afstand tussen de middelpunten van de 2 deeltjes
    return  dx**2+dy**2 < rr**2 # Als de afstand kleiner is dan de som van de stralen dan is er sprake van botsing.

def particle_collision(p1: ParticleClass, p2: ParticleClass): # Zo ja: bewegen ze naar elkaar toe of van elkaar af?
    """ past snelheden aan uitgaande van overlap """
    m1, m2 = p1.m, p2.m
    delta_r = p1.r - p2.r # Verschil in positie (array)
    delta_v = p1.v - p2.v # Verschil in snelheid (array)
    dot_product = np.dot(delta_r, delta_v) # Projectie van snelheidsvector op richtingsvector:
    # Dit bepaalt dus in hoeverre snelheid op positie vector ligt en of de deeltjes dan naar elkaar toe of van elkaar af bewegen.

    # Als deeltjes van elkaar weg bewegen dan geen botsing, dus 'return' command!
    if dot_product >= 0: # '='-teken voorkomt ook problemen als delta_r == \vec{0}
        return

    # Als dot_product >=! 0, dan dot_product negatief, dus botsing!
    # # Daarom elastische botsing in 2D gebruiken, dus impuls- en energiebehoud geldt:
    distance_squared = np.dot(delta_r, delta_r)
    # Botsing oplossen volgens elastische botsing in 2D
    p1.v -= 2 * m2 / (m1 + m2) * dot_product / distance_squared * delta_r
    p2.v += 2 * m1 / (m1 + m2) * dot_product / distance_squared * delta_r

def handle_collisions(particles):
    """ alle onderlinge botsingen afhandelen voor deeltjes in lijst """
    num_particles = len(particles)
    collisions = 0
    for i in range(num_particles):
        for j in range(i+1, num_particles):
            if collide_detection(particles[i], particles[j]):
                particle_collision(particles[i], particles[j])
                collisions += 1

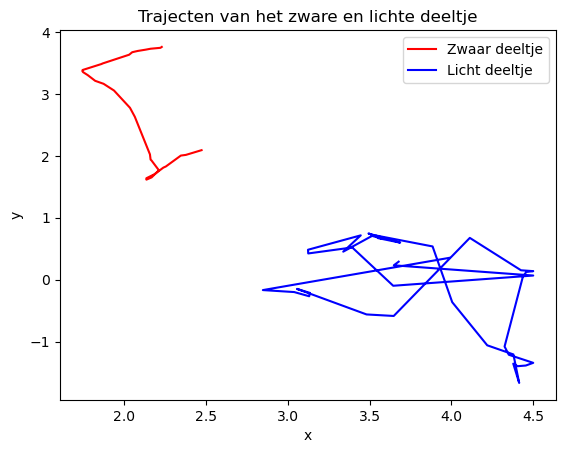

In onderstaande code geven we de code voor de simulatie en volgen we de positie van het zware deeltje.

# Tracken van het zware deeltje
track_x = []
track_y = []

# Tracken van een licht deeltje
track_x_light = []
track_y_light = []

# Beginpositie opslaan van het lichte deeltje
track_x_light.append(particles[0].r[0])
track_y_light.append(particles[0].r[1])

# Trackinglijst voor aantal botsingen per tijdstap
collision_counts = []

# Simulatieloop
for i in range(400):
    # Update alle deeltjes
    for p in particles:
        p.update_position()
        p.boxcollision()

    # Tel botsingen
    collisions_this_step = 0
    num_particles = len(particles)
    for a in range(num_particles):
        for b in range(a+1, num_particles):
            if collide_detection(particles[a], particles[b]):
                particle_collision(particles[a], particles[b])
                collisions_this_step += 1

    # Sla aantal botsingen van deze tijdstap op
    collision_counts.append(collisions_this_step)

    # Posities bijhouden
    track_x.append(particles[N-1].r[0])      # Zwaar deeltje
    track_y.append(particles[N-1].r[1])
    track_x_light.append(particles[0].r[0])  # Licht deeltje
    track_y_light.append(particles[0].r[1])

plt.figure()
plt.plot(track_x,track_y,'r', label='Zwaar deeltje')
plt.plot(track_x_light, track_y_light, 'b', label='Licht deeltje')
plt.xlabel('x')
plt.ylabel('y')
plt.title('Trajecten van het zware en lichte deeltje')
plt.legend()
plt.show()

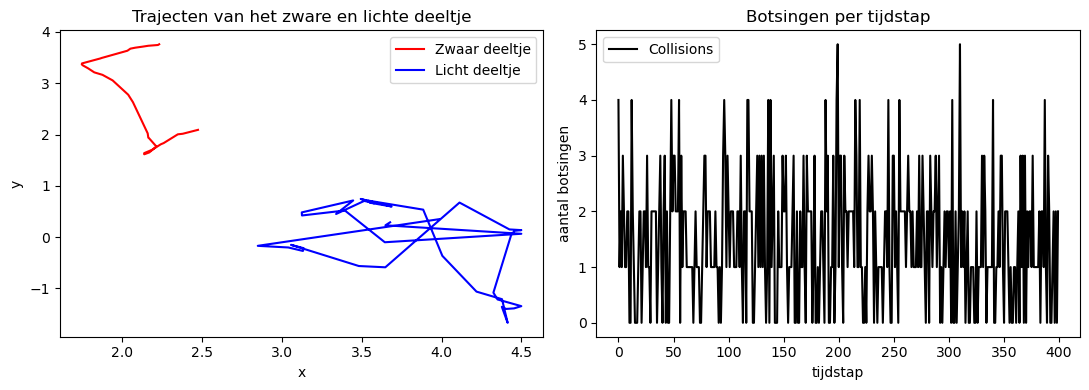

We zouden gevoel willen krijgen voor het aantal botsingen dat per tijdseenheid plaatsvindt. Elke keer dat er een botsing plaatsvindt, zou de counter met 1 omhoog moeten gaan. Idealiter wordt het aantal botsingen opgeslagen in een array zodat je het aantal botsingen als functie van de tijd kunt weergeven.

# Het nogmaals plotten van de trajecten van beide deeltjes:
plt.figure(figsize=(11,4))
plt.subplot(1,2,1)
plt.plot(track_x,track_y,'r', label='Zwaar deeltje')
plt.plot(track_x_light, track_y_light, 'b', label='Licht deeltje')
plt.xlabel('x')
plt.ylabel('y')
plt.title('Trajecten van het zware en lichte deeltje')
plt.legend()

plt.subplot(1,2,2)
plt.plot(collision_counts, 'k', label='Collisions')
plt.xlabel("tijdstap")
plt.ylabel("aantal botsingen")
plt.title("Botsingen per tijdstap")
plt.legend()
plt.tight_layout()
plt.show()

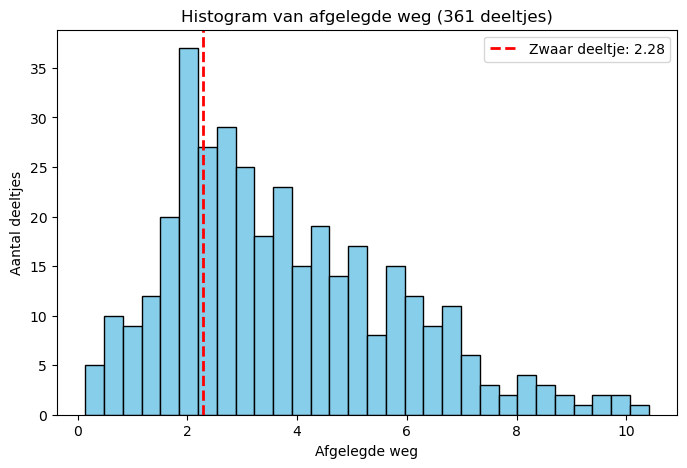

In zulke fysica modellen is de afgelegde weg (afstand tussen begin en eindpunt) van belang. Deze afgelegde weg zegt iets over de snelheid van difussie. Idealiter bekijken we een histogram. Maar voor een histogram hebben we veel deeltjes nodig.

# Randvoorwaarden
N = 361
Box_size_0 = 30              # grotere box voor meer deeltjes
Box_length_0 = Box_size_0/2
Box_length = Box_length_0
dt = 0.04
v_0 = 1

# Aanmaken van deeltjes
particles = []
for i in range(N-1):
    vx = np.random.uniform(-v_0, v_0)
    vy = np.random.choice([-1, 1]) * np.sqrt(v_0**2 - vx**2)
    pos = Box_length_0 * np.random.uniform(-1, 1, 2)
    particles.append(ParticleClass(m=1.0, v=[vx, vy], r=pos, R=0.5, c='blue'))

# Zwaar deeltje in het midden
particles.append(ParticleClass(m=20.0, v=[0, 0], r=[0, 0], R=0.5, c='red'))

# Beginposities opslaan
start_positions = np.array([p.r.copy() for p in particles])

# Simulatieloop
for i in range(400):
    for p in particles:
        p.update_position()
        p.boxcollision()
    handle_collisions(particles)

# Eindposities opslaan
end_positions = np.array([p.r.copy() for p in particles])

# Afgelegde weg berekenen
distances = np.linalg.norm(end_positions - start_positions, axis=1)

# Afstand zwaar deeltje
heavy_distance = distances[N-1]

# Histogram plotten
plt.figure(figsize=(8,5))
plt.hist(distances, bins=30, color='skyblue', edgecolor='black')
plt.axvline(heavy_distance, color='red', linestyle='--', linewidth=2,
            label=f"Zwaar deeltje: {heavy_distance:.2f}")
plt.xlabel("Afgelegde weg")
plt.ylabel("Aantal deeltjes")
plt.title("Histogram van afgelegde weg (361 deeltjes)")
plt.legend()
plt.show()

En nu we toch bezig zijn met twee verschillende deeltjes....

We kunnen twee “groepen” van deeltjes aanmaken, elk met een andere massa. Als we dan de zwaartekracht aan zetten, dan zouden we verwachten dat de lichtere deeltjes boven komen “drijven”.

# Box 2x zo hoog als breed
Box_size_x = 20
Box_size_y = 40
Box_length_x = Box_size_x / 2
Box_length_y = Box_size_y / 2
dt = 0.04
g = 5.0   # artificieel grote zwaartekracht

class ParticleClass:
    def __init__(self, m, v, r, R, c):
        self.m = m
        self.v = np.array(v, dtype=float)
        self.r = np.array(r, dtype=float)
        self.R = R
        self.c = c

    def update_position(self):
        # zwaartekracht in y-richting
        self.v[1] += -g * dt
        self.r += self.v * dt

    def boxcollision(self):
        if abs(self.r[0]) + self.R > Box_length_x:
            self.v[0] = -self.v[0]
            self.r[0] = np.sign(self.r[0]) * (Box_length_x - self.R)
        if abs(self.r[1]) + self.R > Box_length_y:
            self.v[1] = -self.v[1]
            self.r[1] = np.sign(self.r[1]) * (Box_length_y - self.R)

# Aanmaken van 2 groepen
particles = []
N = 80
v_0 = 1

# Lichte deeltjes
for i in range(N//2):
    vx = np.random.uniform(-v_0, v_0)
    vy = np.random.uniform(-v_0, v_0)
    pos = [np.random.uniform(-Box_length_x, Box_length_x),
           np.random.uniform(-Box_length_y, Box_length_y)]
    particles.append(ParticleClass(m=1.0, v=[vx, vy], r=pos, R=0.5, c='blue'))

# Zware deeltjes
for i in range(N//2):
    vx = np.random.uniform(-v_0, v_0)
    vy = np.random.uniform(-v_0, v_0)
    pos = [np.random.uniform(-Box_length_x, Box_length_x),
           np.random.uniform(-Box_length_y, Box_length_y)]
    particles.append(ParticleClass(m=10.0, v=[vx, vy], r=pos, R=0.5, c='green'))

# Simulatieloop
for step in range(400):
    for p in particles:
        p.update_position()
        p.boxcollision()
    handle_collisions(particles)

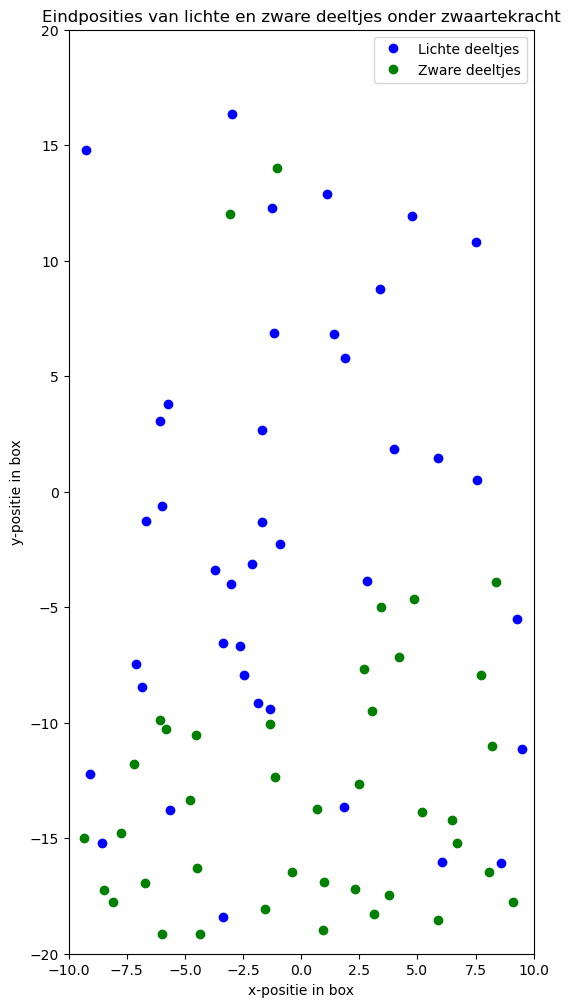

# Plot eindposities
plt.figure(figsize=(6,12))

# Plot lichte deeltjes
label_l = False
label_z = False

for p in particles:
    if p.m == 1.0:   # massa 1 = licht
        if not label_l:
            plt.plot(p.r[0], p.r[1], 'o', color='blue', label='Lichte deeltjes') # Maar één label!
            label_l = True
        else:
            plt.plot(p.r[0], p.r[1], 'o', color='blue')
    elif p.m == 10.0: # massa
        if not label_z:
            plt.plot(p.r[0], p.r[1], 'o', color='green', label='Zware deeltjes') # Maar één label!
            label_z = True
        else:
            plt.plot(p.r[0], p.r[1], 'o', color='green')

# Aslimieten en labels
plt.xlim(-Box_length_x, Box_length_x)
plt.ylim(-Box_length_y, Box_length_y)
plt.xlabel("x-positie in box")
plt.ylabel("y-positie in box")
plt.title("Eindposities van lichte en zware deeltjes onder zwaartekracht")
plt.legend()
plt.show()
